Grassinator Empty Grassinator

Message par Jean-luc le Lun 25 Juil 2016 - 12:43

Grassinator S8005205-2

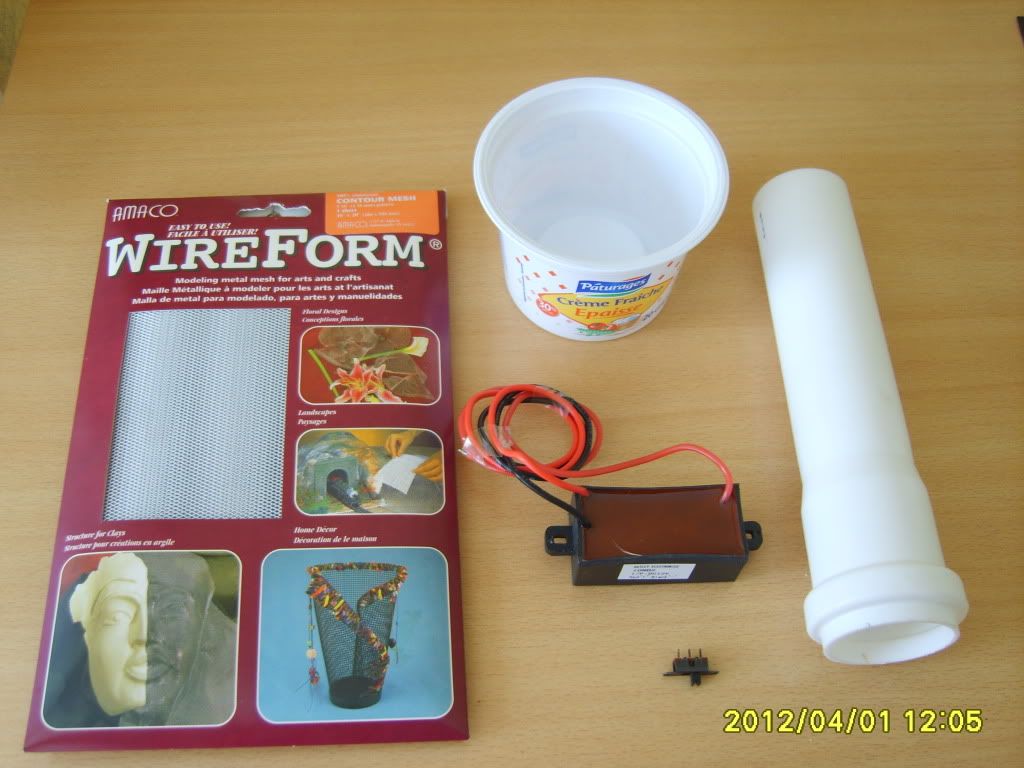

Voici ce qu'il faut pour faire un " grassinator ".
Un ion négatif
OATLEY ELECTRONICS IONB2 "GRASSINTOR" HIGH VOLTAGE MODULE
http://www.befr.ebay.be/itm/110836827581?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
+ ou – 21,00 € reçu une dizaine de jour après la commande.
Il y a des moments ou il n'est plus de stock mais il revient régulièrement. Il faut arrondir légèrement les angles pour pouvoir l'introduire dans le tube.
Un tube d'évacuation blanc 40 mm Diam de 1 mètre  avec o'ring ( à enlever ) acheter chez brico (Belgique) 3,59 euros.
Un mini interrupteur ( bourse ) + ou - 20 cents + 2 petites vis de récup pour fixer l'interrupteur.
Un treillis acheté pour imiter des clôtures dans un magasin de fournitures pour architectes et beaux arts ( exemple manne à Charleroi Belgique) I Dm², moins d'un euro.
Un pot de crême épaisse acheter chez Leader Price ( tout autre ferait l'affaire, mais celui ci est magnifiquement adapté, on le dirait fait pour.Je ne compte pas le prix car mon épouse la transformée ( la crême ) en une sauce à damner un saint.
Un peu de silicone, colle forte,une petite vis métrique 3mm avec son écrou et un transfo que je ne compte pas car un vieux transfo Lima convient très bien. Moi,ici, c'est une recup " Memorex"
Grassinator S8005210

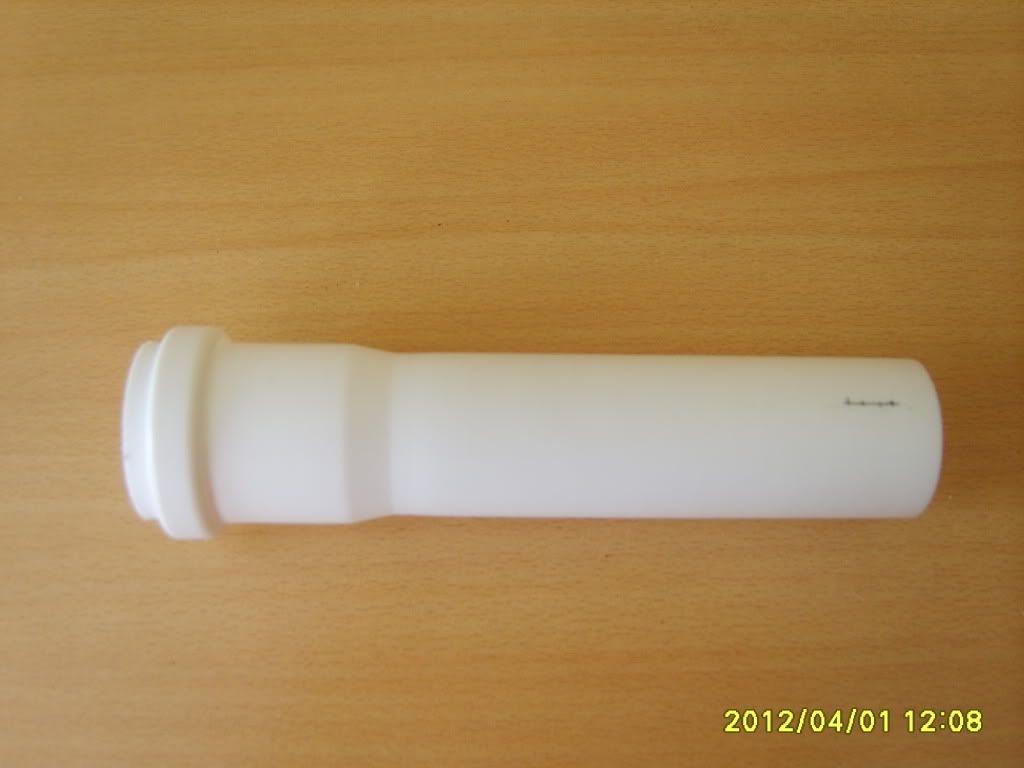

Tout d'abord,couper le tuyau à vingt centimètres.
Grassinator S8005211

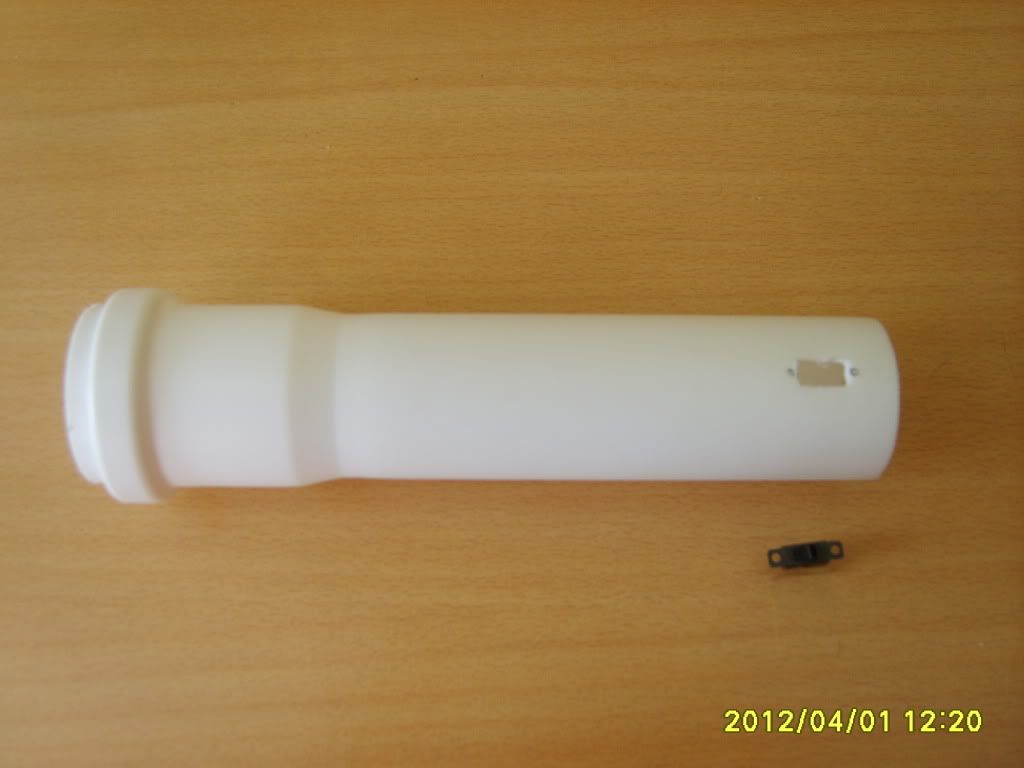

 Ensuite créer le trou de l'interrupteur, j'ai foré deux trous côte à côte de 3 mm et l'ai mis à dimension au cutter ( attention aux doigts )
Grassinator S8005215

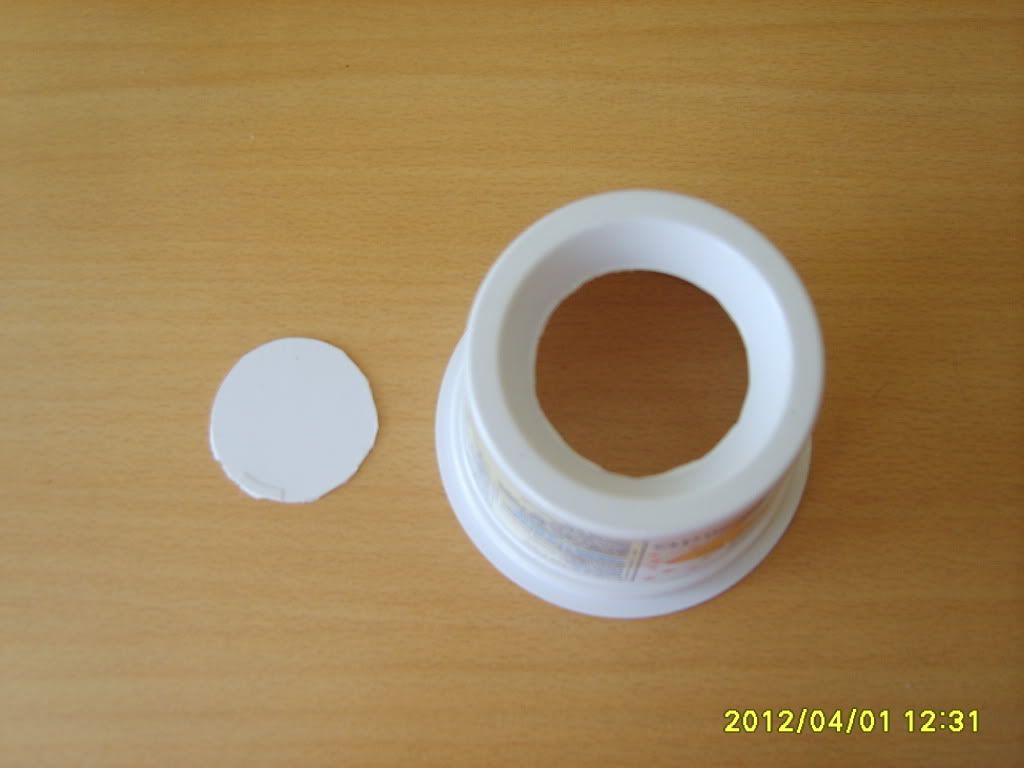

Créer le trou dans le pot pour enficher le tube ( coté plus large )
Attention, tenir le cercle intérieur.
Grassinator S8005219

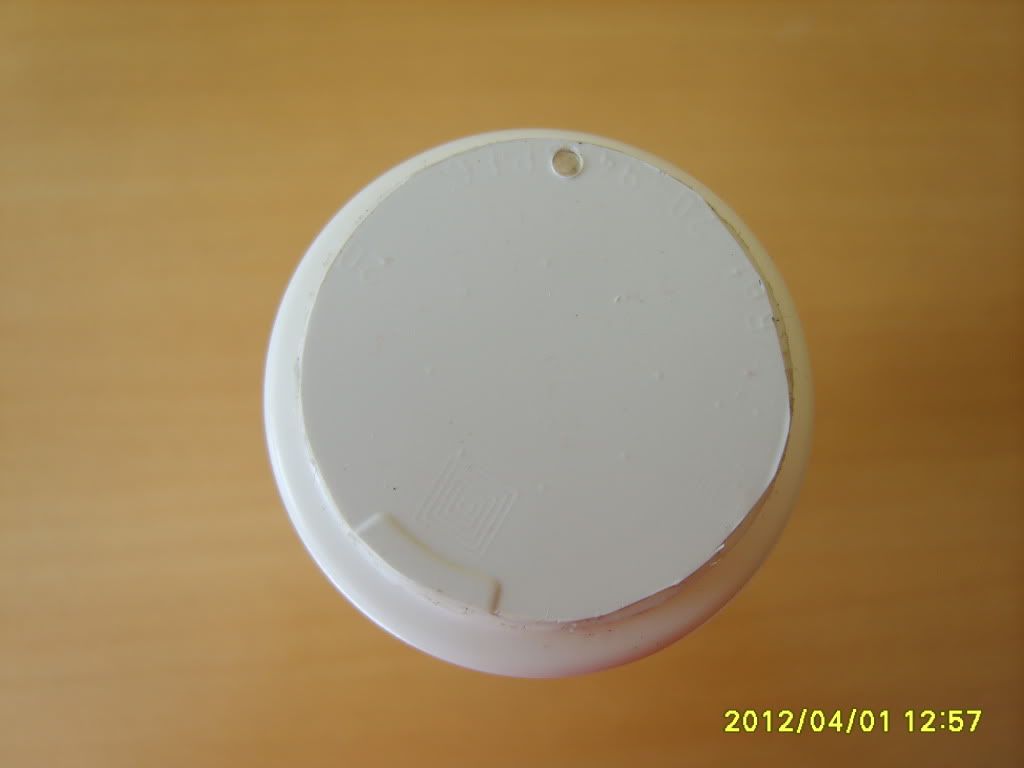

On ajuste et colle le cercle intérieur sur le tube du gros côté ensuite on fore un trou de 2.5 mm pour le passage du fil de masse.
Grassinator S8005224

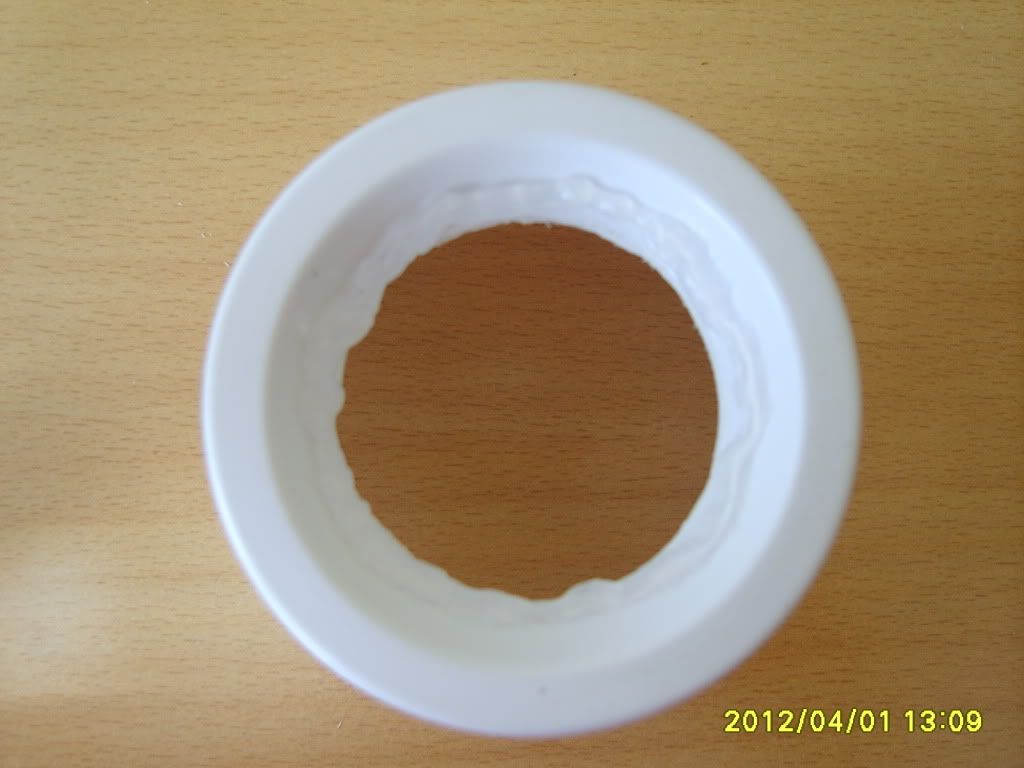

On remplit le creux du pot avec du silicone blanc ou transparent.
N'ayez pas peur d'en mettre
Grassinator S8005226

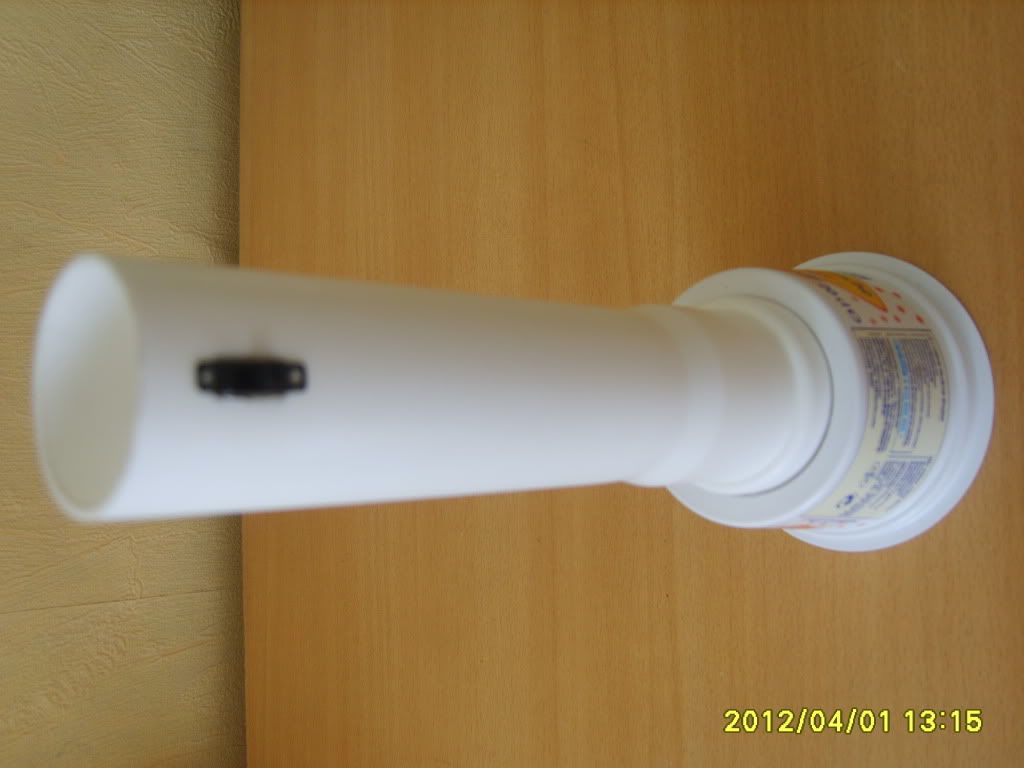

Assembler le tube avec le pot et lisser avec le doigt trempé dans de l'eau savonneuse.
Grassinator S8005227

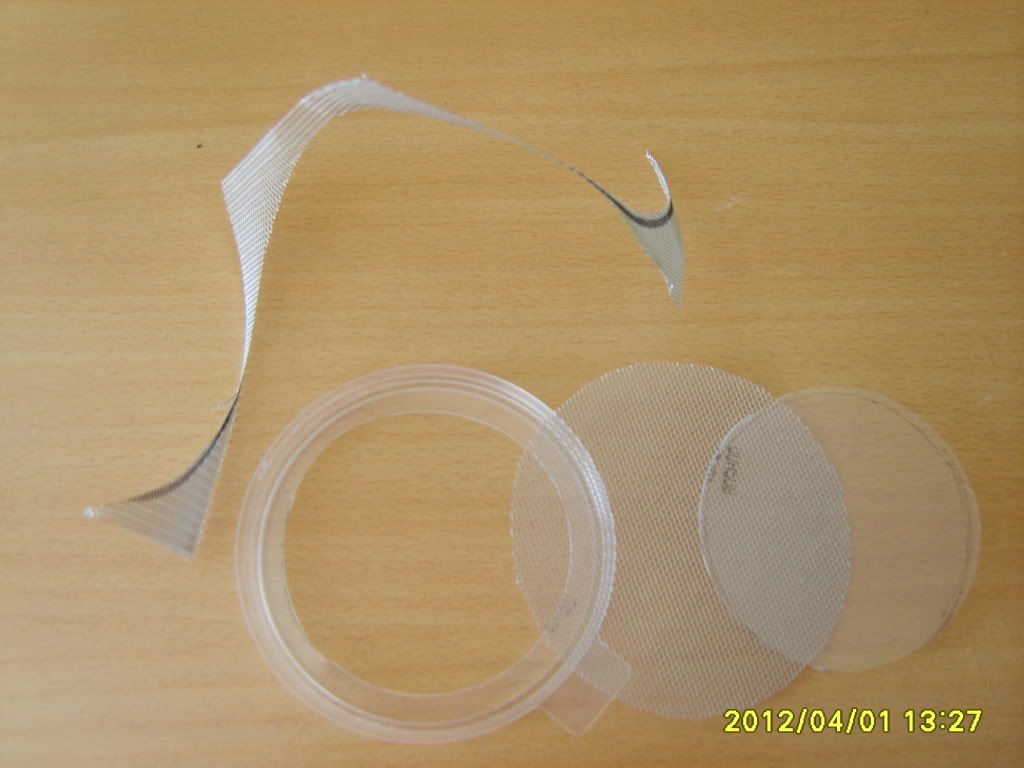

Enlever un rond dans le couvercle, couper un cercle dans le treillis, ajuster et coller le tout. créer un trou de 3.2 mm pour le passage de la vis métrique afin d'y fixer le fil de masse.
Grassinator S8005233

Grassinator S8005231

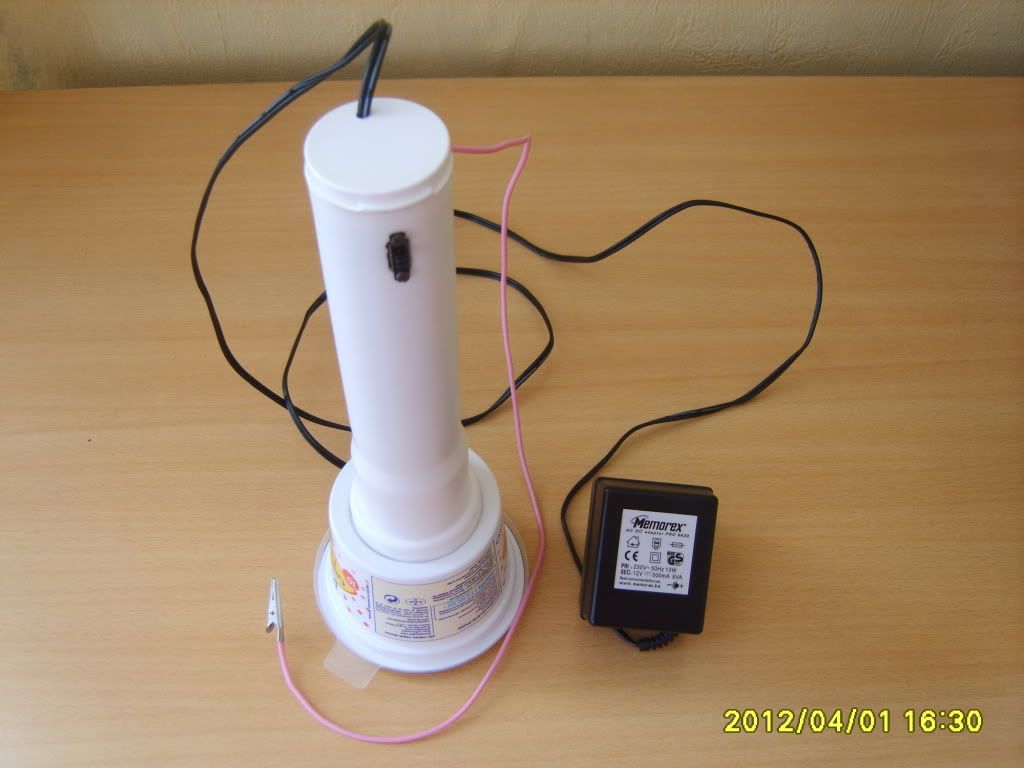

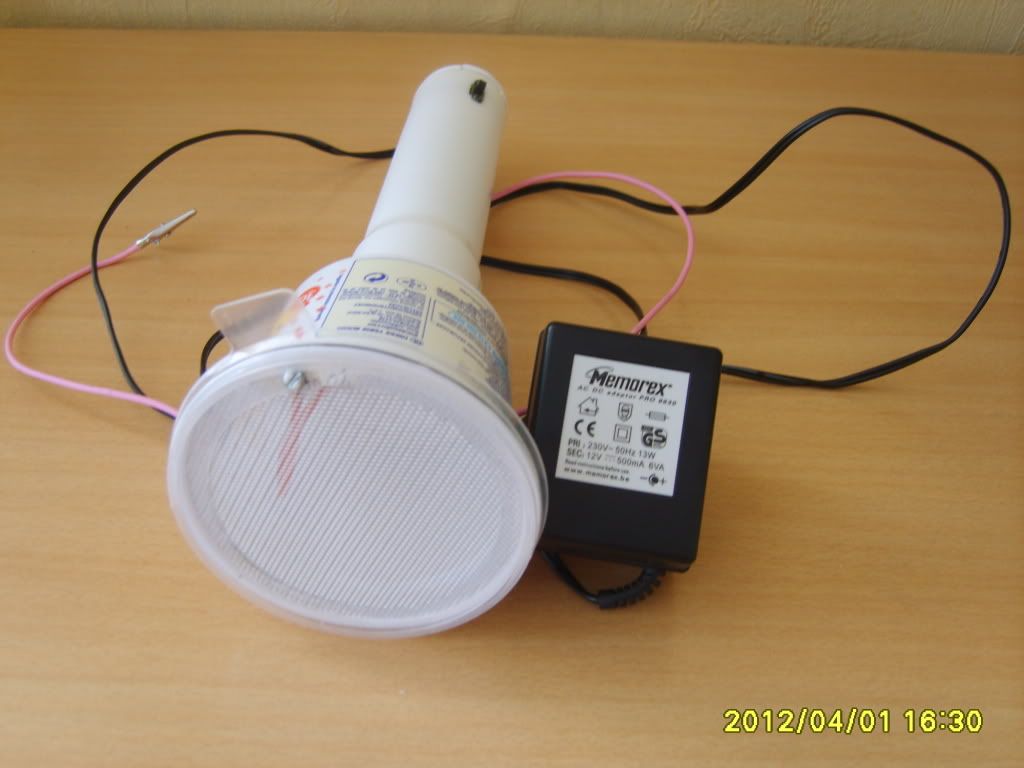

Et le voilà fini.Pour le bouchon final, dessus du tube, c'est une petite boite de maquillage de mon épouse qui avait fini dans la fameuse boite à brôles
Grassinator Schma

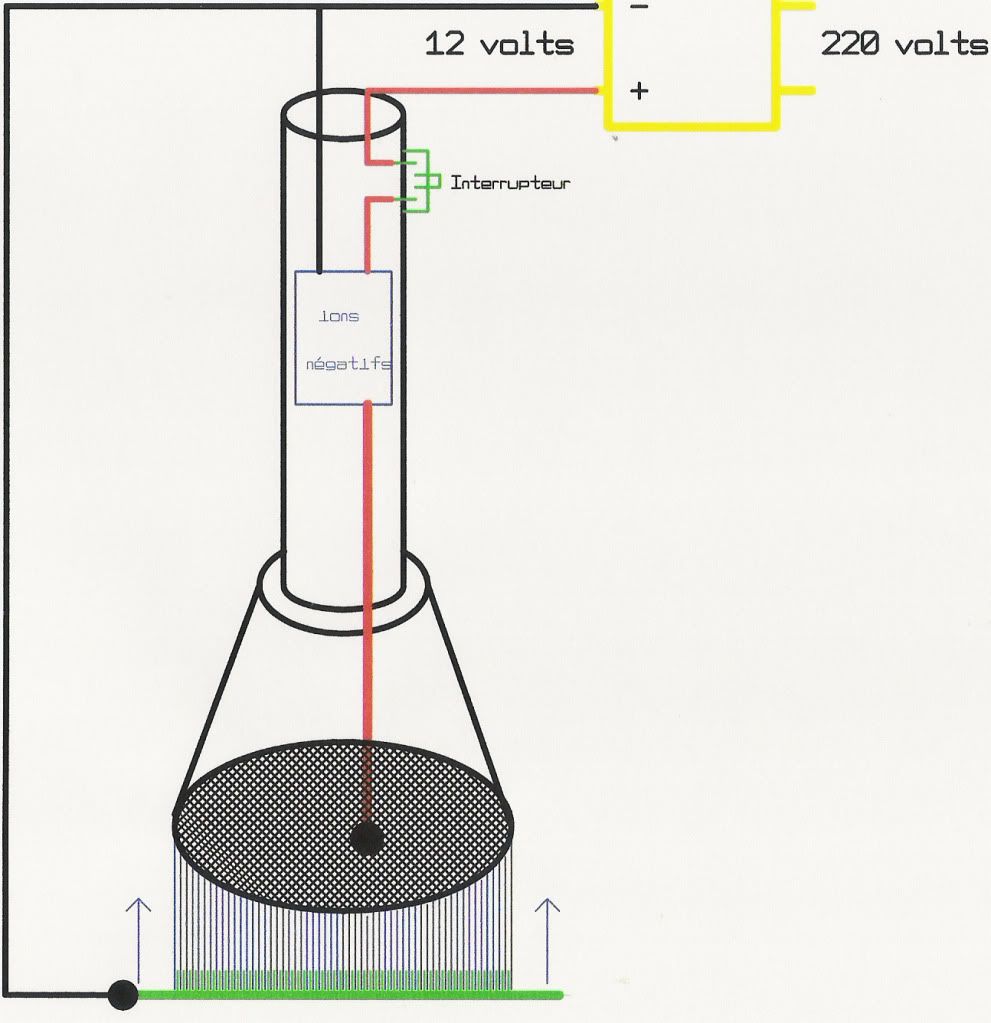

Petit schéma de principe fait avec graphic work ( Je ne suis un pro )
Grassinator S8005245

Grassinator S8005247
Et voilà le travail.
J'éspère de tout cœur vous avoir intéressé, j'ai pour ma part passé un bon dimanche ( 5 heures ) à confectionner mon Grassinator inspiré du site américain " tenmilecreek "
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Lun 25 Juil 2016 - 15:41

Merci pour ce petit tuto fort sympathique.


Est-il possible de remplacer le module a ion préconisé par celui se trouvant dans une raquette anti moustique ?

king
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par dany-om le Lun 25 Juil 2016 - 21:04

Grassinator 1976506660  Jean - Luc,

TOPISSIME tuto que tu nous a présenté la, concernant un Grasmaster fait maison, franchement, elle est trop trop génial ta fabrication, pour moi, c est du Grassinator 2723837767  SUPER Grassinator 2723837767  boulot et je dis, bravo MONSIEUR pour cette très belle réalisation.

Je suis vraiment soufflé de cette construction, nickel.
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12592
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Jean-luc le Mar 26 Juil 2016 - 12:47

@likiki a écrit:Merci pour ce petit tuto fort sympathique.


Est-il possible de remplacer le module a ion préconisé par celui se trouvant dans une raquette anti moustique ?

king
Je n'y ai jamais songé, mais pourquoi pas. Il m'en reste une déjà démontée (raquette) .Je vais regarder dès que j'ai un moment bricolage.

Cordialement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Filou le Mar 26 Juil 2016 - 13:28

Cool merci .
Filou
Filou
Bannis du forum

Localisation : Pas de Calais.
Messages : 6840

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par cc6505 le Mar 26 Juil 2016 - 16:43

Super tuto !

Merci encore.

Pascal
cc6505
cc6505
Petit posteur
Petit posteur

Localisation : Bangkok
Humeur : Bonne
Messages : 195
Emploi/loisirs : Modelisme HO.

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Mar 26 Juil 2016 - 17:23

J'ai juste une question de débutant.

1) Tu met ta colle, tu met tes herbes sur la colle et après tu hérisse les brins avec le grassinator.

Ou

2) Tu met la colle, tu met les brins d'herbe DANS le grassinator et tu saupoudre sur la colle comme du sucre glace.

1 ou 2 ?

Very Happy
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Pirlouit95 le Mar 26 Juil 2016 - 18:02

Je vais être original dans ma réponse:

IDEM que les autres!!!!!

Même question que Christian.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 3940
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Mar 26 Juil 2016 - 18:05

Je pencherais vers la 2 mais .........................

scratch
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Jean-luc le Mar 26 Juil 2016 - 22:38

@likiki a écrit:J'ai juste une question de débutant.

1) Tu met ta colle, tu met tes herbes sur la colle et après tu hérisse les brins avec le grassinator.

Ou

2) Tu met la colle, tu met les brins d'herbe DANS le grassinator et tu saupoudre sur la colle comme du sucre glace.

1 ou 2 ?

Very Happy
Tu mets la colle Blanche "à bois" de préférence diluée a 30, 40 % MAXI , tu mets dans cette colle un clou ou aiguille relié à la masse du "grossinator", Ensuite charger les brins d'herbe (prévu spécialement pour cet emploi "genre Heky, Nocht, Faller etc...) DANS le grassinator et tu saupoudres sur la colle comme du sucre glace. Evidemment l'interrupteur en position "on"et remise sur "off" la "plantation ou semailles" finie. C'est l'électrostatique fourni par l'ion négatif qui fait dresser les fibres tombantes tel les cheveux se dressant a l'approche d'un peigne en nylon frotté vigoureusement sur de la laine par exemple.

Je vous montrerai comment réaliser des touffes d'herbes en séries et de différent gabarit.


Cordialement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Mar 26 Juil 2016 - 22:47

Merci pour ces explications Jean-luc.

Grassinator 2723837767
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Pirlouit95 le Mar 26 Juil 2016 - 23:48

Merci Jean-Luc
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 3940
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Grassinator Empty Petite vidéo youtube

Message par Jean-luc le Mer 27 Juil 2016 - 0:17

Une petite vidéo bien faite et explicative sur le gras master.

https://www.youtube.com/watch?v=4O6WKiPiHeo



Une autre, de Renaud Yver, talentueux modéliste français, qui met énormément de vidéos explicatives sur le train en HO
Ici le gras master du pauvre.

https://www.youtube.com/watch?v=wlvcMAwzINM



Bonne vision.


Dernière édition par likiki le Mer 27 Juil 2016 - 6:23, édité 1 fois (Raison : Mise en direct des deux vidéos youtube)
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Pirlouit95 le Mer 27 Juil 2016 - 10:31

Merci pour ces 2 vidéos Jean-Luc.

Un petit truc, cependant. Lorsque tu postes plusieurs vidéos youtube, il faut les mettre dans des messages séparés, sinon on ne peut pas les voir en plein écran.

Amicalement.
Johan.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 3940
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par cc6505 le Mer 27 Juil 2016 - 12:49

Renaud YVER est une pointure. Je ne me lasse pas de ses videos qui en plus sont drôles avec Albert et toutes la clique.
cc6505
cc6505
Petit posteur
Petit posteur

Localisation : Bangkok
Humeur : Bonne
Messages : 195
Emploi/loisirs : Modelisme HO.

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par dany-om le Dim 31 Juil 2016 - 12:09

Grassinator 1976506660  Jean-Luc,

Merci pour ces 2 superbes vidéos, elles sont très très bien expliquées au niveau de la technique, c est cool et les décors sont TOP dans les 2 versions.

Au niveau budget, concernant le Gras - Master de chez Noch qui coute entre 100 a 150 Euros, sur la toile, y a pas photo avec la solution de la tapette a mouche électronique, surtout que le résultat est IDENTIQUE, dans le 2 cas, donc opter pour la solution la moins cher que celle de chez Noch, comme le dit la personne dans la vidéo, c est le Gras - Master du pauvre, oui, certes, mais cela laisse une belle petite marge financière afin de pouvoir s acheter autre chose avec la différence.
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12592
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Filou le Dim 31 Juil 2016 - 12:37

OK C'est bien tout ça !!!

Mais je ne sais toujours pas comment modifier la raquette d'autant que j'ai là même .........  Shocked
Filou
Filou
Bannis du forum

Localisation : Pas de Calais.
Messages : 6840

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Jean-luc le Dim 31 Juil 2016 - 17:13

Je ne sais pas si cela va faire avancer le "schmilblick" Mais voici deux, trois photos de ma première réalisation qui date de ........?
Grassinator Dsc06512Grassinator Dsc06513
Grassinator Dsc06514
J'ai mis un interrupteur un peu plus costaud que celui d'origine assez obsolète.
Grassinator Dsc06516
J'ai retrouvé la raquette prévue pour un nouveau "grassinette" Je vais regarder la possibilité de mettre l'électronique dans un tube pvc.
pour faire une variante (moins puissante) que le "grassinator"

Amicalement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Dim 31 Juil 2016 - 17:24

Grassinator 465159486 c'est Grassinator 192939746
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Filou le Dim 31 Juil 2016 - 17:30

Merci on avance Grassinator 1274220710

Je vois deux fils au + !!!
Pourquoi deux ?
Filou
Filou
Bannis du forum

Localisation : Pas de Calais.
Messages : 6840

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Jean-luc le Dim 31 Juil 2016 - 23:50

@Filou a écrit:Merci on avance Grassinator 1274220710

Je vois deux fils au + !!!
Pourquoi deux ?
Sur une raquette tue mouche il y a un coté avec une fine maille qui fait a vue de pif 4x4 mm et l'autre 10x10 mm (C'est d'ailleurs de ce coté qu'il faut frapper l'insecte ( interrupteur "on") celui ci faisant le "court circuit" avec le contact de son petit corps de  victime entre les grilles et décharge l'électricité stockée dans le condensateur, attention celui ci se recharge en un clin d’œil, c'est le pourquoi du conseil de le décharger dès l'usage fini pour ne pas prendre une "prune" au passage ).les deux fils ne sont en faite qu'un seul celui ci faisant le tour d'une des deux grilles, je pense que c'est la 10x10 (a vérifier). j'ai laissé les deux car je mets le "jus des deux cotés du manche du tamis. Mais pour un autre système de montage, on peut dessouder ceux-ci et les remplacer par un fil gainé.
Grassinator Dsc06517

Voilà le pourquoi du qu'est ce ?  Shocked Shocked

Cordialement, Jean-luc
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Jean-luc le Lun 1 Aoû 2016 - 1:15

@dany-om a écrit:Grassinator 1976506660  Jean-Luc,

Merci pour ces 2 superbes vidéos, elles sont très très bien expliquées au niveau de la technique, c est cool et les décors sont TOP dans les 2 versions.

Au niveau budget, concernant le Gras - Master de chez Noch qui coute entre 100 a 150 Euros, sur la toile, y a pas photo avec la solution de la tapette a mouche électronique, surtout que le résultat est IDENTIQUE, dans le 2 cas, donc opter pour la solution la moins cher que celle de chez Noch, comme le dit la personne dans la vidéo, c est le Gras - Master du pauvre, oui, certes, mais cela laisse une belle petite marge financière afin de pouvoir s acheter autre chose avec la différence.
Petite rectification, le résultat n'est pas identique. Avec des fibres courtes, OK. Mais avec des longues (10mm) on voit les limites de la raquette. Dès que la fibre tombe à l'horizontale par manque de puissance électrostatique, donc dans la colle, c'est fichu.C'est pourquoi je préconise OATLEY ELECTRONICS IONB2 "GRASSINTOR" HIGH VOLTAGE MODULE,Qui délivre sous 12 volt UNE TENSION DE SORTIE DE PLUS DE 15KV! Alors que sur une raquette la tension "n'est que" de (voir le condo) + ou - 600Volts
J'ai oublier de vous dire, pour l'alimentation de la raquette, je n' utilise pas les piles (chères) mais un vieux transfo de GSM 220 V in 3,6 v out. J'ai même fais des essais avec du 5 Volts mais n'ai pas d'expérience en usage intensif.

Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Age : 63
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par dany-om le Lun 1 Aoû 2016 - 7:52

Grassinator 1976506660  Jean - Luc,

COOL, merci beaucoup pour toutes ces précisions concernant le Gras Master fait maison, c est vrai, qu il y a toujours certains détails que l on ignore, lorsque l on fabrique ou bricole certaines choses soi même, ce n est pas toujours évident de tout maitriser, heureusement qu il existe des forums trop cool comme Passionnément pour en apprendre tous les jours, vraiment Grassinator 2723837767  et encore merci a toi pour ton superbe sujet que tu as lancé.
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12592
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par likiki le Lun 1 Aoû 2016 - 8:22

Grassinator 465159486  Jean Luc, superbes explications.



Grassinator 192939746
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14503
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par dany-om le Lun 1 Aoû 2016 - 8:23

Tout a fait d accord CHEF.

Grassinator 2723837767
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12592
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Grassinator Empty Re: Grassinator

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
