Tutoriel Une petite remise en H0e

Message par Pirlouit95 le Sam 10 Fév 2018 - 21:03

Bonsoir à tous.

Comme certains le savent déjà, c'est le Loco Revue hors série n° 51 qui m'a fait tomber dans la voie étroite.

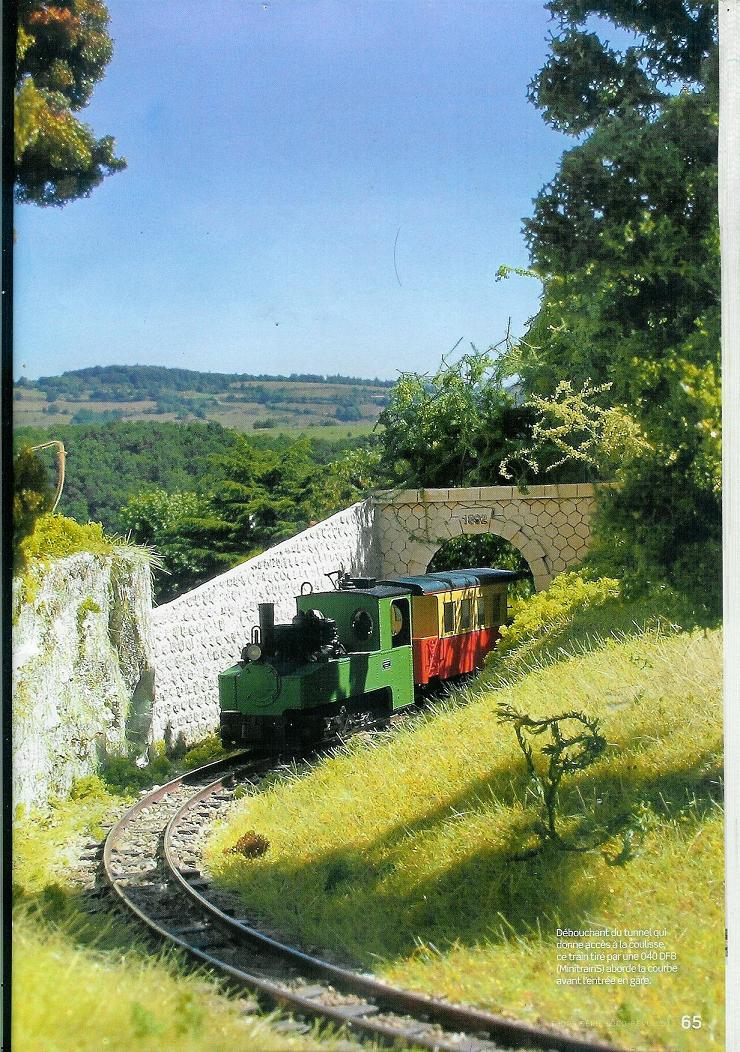

Et en particulier, un petit réseau en H0e réalisé par Eric Fresne et dont la réalisation nous est expliquée pas à pas.

Une petite remise en H0e 01_cou10
Une petite remise en H0e 02_rys10
Une petite remise en H0e 02_rys11

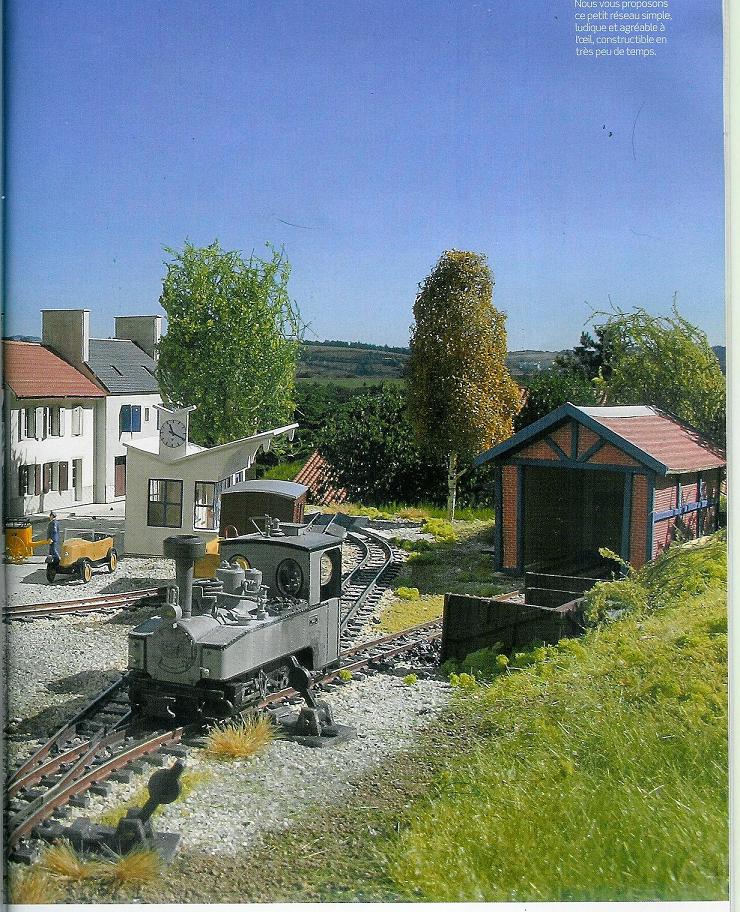

Sur ce petit réseau, il y a une charmante petite remise, dont les plans étaient fournis avec la revue:
Une petite remise en H0e 04_gar10

C'est la réalisation de cette petite remise que je vous propose de suivre.

1° J'ai imprimé le plan sur du papier dessin de 224g.
Une petite remise en H0e Sam_3920

2° J'ai collé cette feuille sur une deuxième, pour doubler l'épaisseur!
Une petite remise en H0e Sam_3919

3° J'ai découpé les côtés de la remise et y ai collé l'ossature en balsa:
Une petite remise en H0e Sam_3921
Une petite remise en H0e Sam_3922
Une petite remise en H0e Sam_3923

4° J'ai fait de même avec les pignons:
Une petite remise en H0e Sam_3924
Une petite remise en H0e Sam_3925

5° Voici l'ensemble des murs :

Une petite remise en H0e Sam_3926

A suivre.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Sam 10 Fév 2018 - 22:53

Une petite remise en H0e 1976506660  Johan,

Comme je te comprends, mon cher Johan, pour du craquage, faut pas grand chose, moi, dès que je vois une revue avec un modèle ou autre dedans, il me le faut ABSOLUMENT, heureusement qu il y a Madame Dany-om pour me rappeler a Une petite remise en H0e 3133456002 l ordre Une petite remise en H0e 3133456002  j peux pas m empêcher, c est plus fort que moi.
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Fred Glmt le Dim 11 Fév 2018 - 10:57

salut Very Happy

Bonjour Johan une construction intégrale super j'adore Une petite remise en H0e 329856379
Moi j'aimerai tomber!mais plutôt dans l'échelle 0 ... Razz Razz Razz

bonne continuation et vivement la suite .. bounce
Fred
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5136
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par likiki le Dim 11 Fév 2018 - 11:14

Je te comprend Dany, c'est dur de résister.

Oui Johan, continue, ça nous intéresses.

Coller la feuille sur un carton type calendrier n'aurait-il pas été plus judicieux ?

king
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14822
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 12:07

@likiki a écrit:Coller la feuille sur un carton type calendrier n'aurait-il pas été plus judicieux ?

J'ai suivi les instructions:
Une petite remise en H0e 05_pla11

Et le carton de calendrier était trop épais:
Et 2 feuilles de 224g collées l'un sur l'autre, c'est (dans ce qui se trouve dans mon fourbi) ce qui se rapproche le plus du 1mm.
En plus, on ajoute d'autres choses:
Une petite remise en H0e 04_gar12

Voili-voilou.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par likiki le Dim 11 Fév 2018 - 12:09

Une petite remise en H0e 2723837767 Ok Johan.
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14822
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 12:16

Au fait, dans la revue, il colle des briques Redutex.
Je n'en ai pas et en commander n'est pas au programme.
Par contre, il me semble que l'un d'entre-vous avez mis un lien pour un site où on pouvais télécharger et imprimer des feuilles de parements divers.
Me trompe-je?
Sinon, pourriez-vous faire une piqûre de rappel?
D'avance, merci.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par likiki le Dim 11 Fév 2018 - 12:34

c'est peut être cette page que tu recherche ? ===> Cliquez ICIICI

king
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14822
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 13:29

Merci chef, mais ce n'est pas ça.
Si mes souvenirs sont bon, je pense que c'était un site anglais.
Je vais faire des recherches.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Dim 11 Fév 2018 - 14:20

COOL Johan, je me réjouis de la suite.

bounce bounce bounce
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Fred Glmt le Dim 11 Fév 2018 - 14:26

@Pirlouit95 a écrit:Merci chef, mais ce n'est pas ça.
Si mes souvenirs sont bon, je pense que c'était un site anglais.
Je vais faire des recherches.


Voilà Johan


http://paperbrick.co.uk/

[img]Une petite remise en H0e Img_1228[/img]

A +++
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5136
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 14:30

Merci Fred.
C'est bien à celui-la que je pensais.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 15:10

Je viens de télécharger 2 fichiers. Je les imprimerai demain au boulot.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Dim 11 Fév 2018 - 17:56

Une petite remise en H0e 192939746  rendu avec ces briques, j aime bien.

Une petite remise en H0e 329856379 Une petite remise en H0e 329856379 Une petite remise en H0e 329856379
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 18:15

Suite des travaux.

Découpe des sous-toiture et du socle:
Une petite remise en H0e Sam_3927
Une petite remise en H0e Sam_3928


Ensuite, mise en couleur des boiseries et du socle:
Une petite remise en H0e Sam_3930
Une petite remise en H0e Sam_3929

Les couleurs:
Pour les boiseries: bleu mat n°962 Prince August
Pour le socle mélange 50/50 gris neutre n°710 et gris chaud n°718 Amsterdam
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Dim 11 Fév 2018 - 18:20

geek geek geek

COOOL l avance de tes travaux, c est chouette.

Petit oubli, pourquoi du bleu pour les boiseries Question
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par likiki le Dim 11 Fév 2018 - 18:28

Mode Humour ON

Johan voulait mettre du vert, mais comme il est daltonien, il a mis du bleu.

Une petite remise en H0e 4025080285

Ok je Une petite remise en H0e 2244682165

Mode Humour OFF

Cool Johan, ça vas le faire.

Ton module vas remporter le 1er prix.

Une petite remise en H0e 1274220710
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14822
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Dim 11 Fév 2018 - 18:30

Ah bon, c'est du bleu?

Zut, je croyais avoir mis du jaune.
Bon, tant pis!
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Dim 11 Fév 2018 - 18:43

Une petite remise en H0e 540710270 Une petite remise en H0e 540710270 Une petite remise en H0e 540710270

Mais mes Amis, SNIFF, ma question était sérieuse, j pensais qu en ayant appliqué du bleu que par la suite  il était difficile de repasser avec une autre couleur ? ? ?
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par likiki le Dim 11 Fév 2018 - 18:45

Regarde la photo de la remise en bas de page Dany. Une petite remise en H0e 3045138838

Une petite remise en H0e 04_gar12
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14822
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par dany-om le Dim 11 Fév 2018 - 18:48

Une petite remise en H0e 3431704646 Une petite remise en H0e 3431704646 Une petite remise en H0e 3431704646

Décidément, j vais retourner chez l ophtalmo
dany-om
dany-om
Animateur
Animateur

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 12740
Age : 51
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par MBEX27 le Dim 11 Fév 2018 - 19:05

pas mal du tout cette petite remise Une petite remise en H0e 1274220710
MBEX27
MBEX27
Petit posteur
Petit posteur

Messages : 301

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Lun 12 Fév 2018 - 20:58

@Fred Glmt a écrit:
Une petite remise en H0e <a href=Une petite remise en H0e Img_1228" />

A +++


Petite question, Fred.
Te rappelles-tu les dimensions de ces briques?
Pourquoi cette question?
J'ai fait un essai avec des briques flamandes (210 par 50 mm), un joint de 10 mm et en H0.
Le problème, c'est qu'elles sont beaucoup plus petites que sur la revue.
Si je compte le nombre de rangées sur la partie basse d'un mur latéral, j'ai 35 rangées.
Et dans la revue, seulement 23.
Ça fait une sacrée différence.
J'ai refait un essai avec les caractéristiques suivantes:

Brick Size: 230x76 Australia
Mortar Colour: light
Mortar Thickness: 10 mm
Image Set: Bradgate Purple - Ibstock
Brick Bond: Stretcher

Et ce, dans 4 échelles différentes:
le H0 1/87, le OO 1/76,  le Z0 (dénomination du site) 1/60 et le O 1/43,5.


J'imprimerai cela demain et je verrai bien ce que ça donne.


Bonne soirée à tous.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Fred Glmt le Mar 13 Fév 2018 - 10:28

Salut  Very Happy


Bonjour Johan
Oui effectivement je ne fais jamais les briques en HO .
Pourquoi ?
Pour moi le 1/43 me semble très bien ,bien mieux que l'échelle 1/87 qui une fois imprimer ressemble plutôt à l'échelle 1.160 ..Une petite remise en H0e 3045138838

Voici l'échelle utiliser pour mon poste de "Hamm"
L Model Scale: 1:56 Brick Size: 215x65 United Kingdom (Metric) Mortar Colour: light
Mortar Thickness: 10 mm Image Set: Antique Multi Brick Bond: Stretcher Print Header Bricks?: No


Pour ma remise  Ho
J'ai utilisé utilisé l’échelle 1/43

Une petite remise en H0e Img_1230
Une petite remise en H0e Img_1410

Moi je te conseille l'échelle 1/56 pour ta remise ..
Comme pour "Hamm"ça devrait le faire !
Une petite remise en H0e Img_1744

bonne continuation .
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5136
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Pirlouit95 le Mar 13 Fév 2018 - 12:56

Merci Fred.
Effectivement, les briques au 1/87, une fois imprimées, et ben ça fait des briques au 1/87, mais vues de très loin. Une petite remise en H0e 4025080285

J'ai donc imprimé ce matin des briques dans les 4 échelles citées plus haut.
Et le résultat est sans appel: 1/87 et 1/76, on oublie.
Pour le 1/60 et le 1/43,5, je regarderai ce soir à la maison, pour voir ce que ça donne sur les murs.
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4099
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Une petite remise en H0e

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
