Tutoriel Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Jeu 8 Mar 2018 - 23:30

Bonsoir à toutes et à tous. (surtout aux couches tard)

J'ai fait un petit tuto sur la Transformation d'une BR 93 en type 97 SNCB .
Cela vous intéresse t' il ?

Amicalement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Vince Belgium le Ven 9 Mar 2018 - 0:10

Transformation d'une BR 93 en type 97 SNCB 1255696522

Bonjour Jean-Luc,

Transformation d'une BR 93 en type 97 SNCB 3448133868

Bien entendu que cela nous intéresse !
Superbe travail !
Tu peux franchement publier ton tuto, je rajoute d'ailleurs le logo de suite.
Vince Belgium
Vince Belgium
Modérateur Train
Modérateur Train

Localisation : Belgique
Humeur : Yes !!!
Messages : 5797
Age : 54
Emploi/loisirs : train miniature et aéromodélisme

https://leblogdevincebelgium.blogspot.be

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Ven 9 Mar 2018 - 1:00

 la transformation d'une BR 93 Roco en type 97 de la SNCB.

Voici mon achat en bourse.



Transformation d'une BR 93 en type 97 SNCB S-l16010


Début des travaux, tout démonter



Transformation d'une BR 93 en type 97 SNCB Dsc08513



Ensuite, enlever toutes les tuyauteries rapportées.



Transformation d'une BR 93 en type 97 SNCB Dsc08510

Transformation d'une BR 93 en type 97 SNCB Dsc08512



Il faut ensuite enlever tout les composants de la platine d'origine



Transformation d'une BR 93 en type 97 SNCB Dsc08611



J'ai enlevé la partie supérieur du conduit lumineux avant et mis une gaine noir rétractable de diamètre 5 mm sur les conduits lumineux
avant et arrière en contact direct avec lanternes. J'ai profité de l'espace laissé vacant par l'enlèvement du conduit lumineux supérieur
pour passer les fils d'une led bicolore blanc chaud/rouge (LED BiColor)et en ai soudé une sur un morceau de plaque d'essai pour l'avant et une sur un petit circuit que j'ai développé (J'en parlerai ultérieurement)
Les photos "parlent" mieux que moi.



Transformation d'une BR 93 en type 97 SNCB Dsc08612

Transformation d'une BR 93 en type 97 SNCB Dsc08614

Transformation d'une BR 93 en type 97 SNCB Dsc08615



A suivre.



Amicalement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Ven 9 Mar 2018 - 9:41

Voilà un tuto intéressant.

Quand tu dit "Tout démonter'", tu ne fait pas dans la dentelle. Rolling Eyes

Moi je me pose et je regarde.

king
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Fred Glmt le Ven 9 Mar 2018 - 11:39

Idem  Transformation d'une BR 93 en type 97 SNCB 3448133868

Vite la suite Transformation d'une BR 93 en type 97 SNCB 2951345621
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5109
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Pirlouit95 le Ven 9 Mar 2018 - 13:27

Moi, si je fais un truc comme ça, à la fin je me retrouve avec des pièces en trop.
Transformation d'une BR 93 en type 97 SNCB 3431704646
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4050
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Ven 9 Mar 2018 - 14:30

Comme c'est bizarre, ça me fait pareil.

J'ai une machine de démontée depuis 1 mois, je suis sur qu'une fois remontée, j'en aurait 2 pour le prix d'une. Transformation d'une BR 93 en type 97 SNCB 1257101382
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par lherve54 le Sam 10 Mar 2018 - 9:38

ça fait un sacré paquet de pièces , une fois le démontage terminé !!

Sur la photo de la led de remplacement , ppur la partie arriere , elle soudée sur un nouveau circuit ??

Si je me lance dans un tel démontage , je fais photo avant pour bien tout repérer , pour la remonte , sinon il va en rester sur le plan de travail  !!!
lherve54
lherve54
Petit posteur
Petit posteur

Localisation : Villers Les Nancy
Messages : 958
Age : 56
Emploi/loisirs : / Train miniature

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Sam 10 Mar 2018 - 15:22

Bonjour.

Christian, il faut oser, car pour le remontage des pièces il suffit d'avoir une photo de face, arrière et des deux flancs pour se remémorer les emplacements. Dans mon cas présent, peu importe car je change les tuyauteries.
Hervé, oui, j'ajoute un petit circuit supplémentaire de ma composition en SMD. J'en parlerai plus tard.

Fabrication de la hotte à charbon SNCB
Attention, ces mesures sont empiriques, toujours d'après le TMM N° 42


Transformation d'une BR 93 en type 97 SNCB Sans_t10
Petite réaction dans la peinture, reponçage, couche d'apprêt et remise en peinture.

Transformation d'une BR 93 en type 97 SNCB Dsc08711
Transformation d'une BR 93 en type 97 SNCB Dsc08712
Transformation d'une BR 93 en type 97 SNCB Dsc08710

J'ai placé le décodeur "Hornby R8249" dans la chaudière juste derrière le tableau de commande.
Transformation d'une BR 93 en type 97 SNCB Dsc08616



Ensuite repose de la chaudière sur le châssis
Transformation d'une BR 93 en type 97 SNCB Dsc08618


Et ajout du petit circuit imprimé développé en CMS d'après le shéma de principe de [url=http://www.espacerails.com/modelisme/article-32-pilotage-des-feux-rouge-d-une-loco.html]ici[/url]
Hervé, voilà le petit circuit en question
Transformation d'une BR 93 en type 97 SNCB Dsc08621

A suivre
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Sam 10 Mar 2018 - 17:42

Tu arrive a souder du CMS sans les cramer ?

Félicitation.  Transformation d'une BR 93 en type 97 SNCB 4272173476

Tout ça c'est bien trop petit pour moi.  Transformation d'une BR 93 en type 97 SNCB 2668525908
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Sam 10 Mar 2018 - 18:59

Bonsoir Christian.

Je ne sais pas qui a dit "Vouloir, c'est pouvoir"je ne dis pas que cela a été facile au début mais avec un peu d'entrainement (chauffe de la panne, soudure liquide, casque loupe) et beaucoup de patience, on peut.

Amicalement, Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Sam 10 Mar 2018 - 19:23

Re bonsoir.

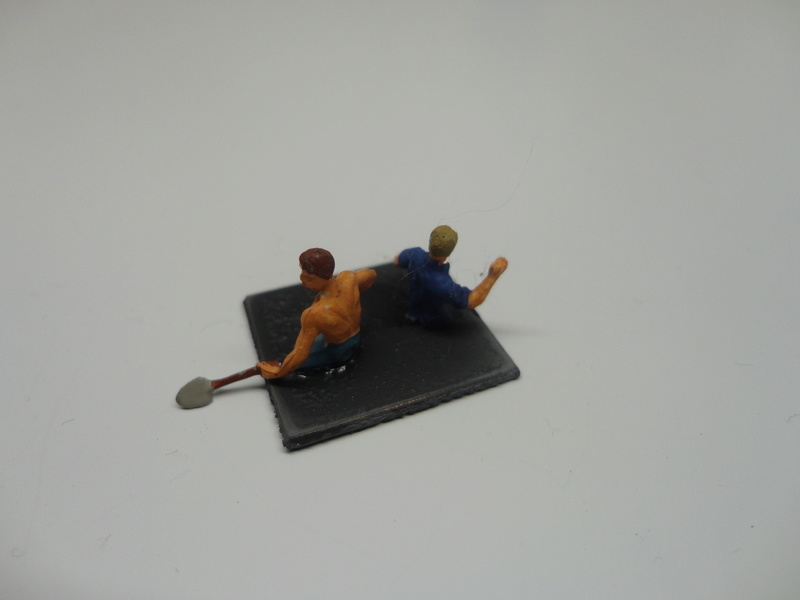

J'ai mis un chauffeur et un mécanicien dans la cabine. Ils sont un peu haut mais si je tranche encore, il n'y aura plus grand chose.
Transformation d'une BR 93 en type 97 SNCB Dsc08622
Transformation d'une BR 93 en type 97 SNCB Dsc08623

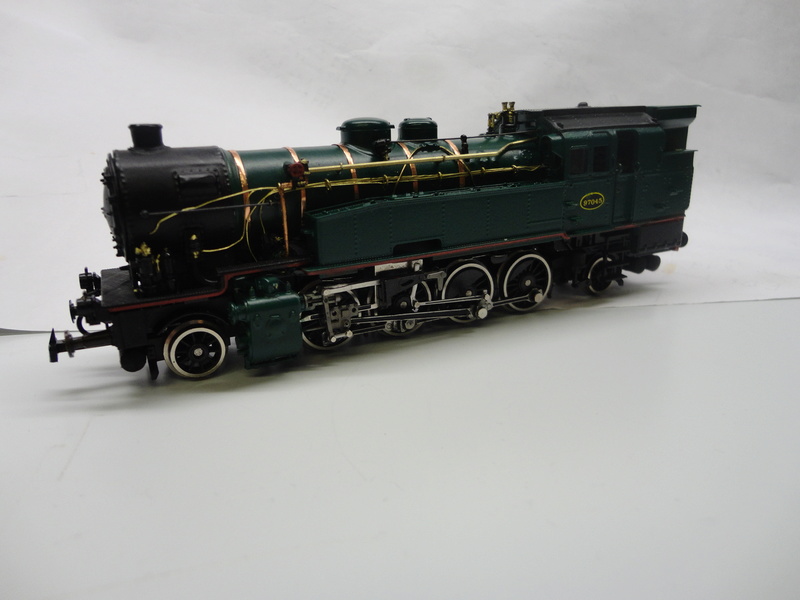

Je commence les tuyauteries.
Transformation d'une BR 93 en type 97 SNCB Dsc08625

Transformation d'une BR 93 en type 97 SNCB Dsc08624
Transformation d'une BR 93 en type 97 SNCB Dsc08626
photo du net d'Herbert Schambach
Transformation d'une BR 93 en type 97 SNCB B61-9710



A suivre.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Fred Glmt le Sam 10 Mar 2018 - 20:27

Salut Smile

Total respect ! superbe transformation... Transformation d'une BR 93 en type 97 SNCB 3891541798 Transformation d'une BR 93 en type 97 SNCB 1737365512
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5109
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Vince Belgium le Sam 10 Mar 2018 - 21:00

Transformation d'une BR 93 en type 97 SNCB Bras10
Vince Belgium
Vince Belgium
Modérateur Train
Modérateur Train

Localisation : Belgique
Humeur : Yes !!!
Messages : 5797
Age : 54
Emploi/loisirs : train miniature et aéromodélisme

https://leblogdevincebelgium.blogspot.be

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Sam 10 Mar 2018 - 21:14

M A G N I F I Q U E

Transformation d'une BR 93 en type 97 SNCB 3891541798
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par lherve54 le Sam 10 Mar 2018 - 23:16

Transformation d'une BR 93 en type 97 SNCB 2723837767 Transformation d'une BR 93 en type 97 SNCB 1737365512


Totalement transformée cete petite machine , et si en plus elle roule dans le bon sens , alors c'est encore plus fort !!!!
lherve54
lherve54
Petit posteur
Petit posteur

Localisation : Villers Les Nancy
Messages : 958
Age : 56
Emploi/loisirs : / Train miniature

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Pirlouit95 le Dim 11 Mar 2018 - 5:14

Transformation d'une BR 93 en type 97 SNCB 4020461124 Transformation d'une BR 93 en type 97 SNCB 4020461124 Transformation d'une BR 93 en type 97 SNCB 4020461124
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4050
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Dim 11 Mar 2018 - 22:12

Merci pour vos compliments, ils me vont droit au coeur.


J'ai aussi changé la cheminée après m'être aperçu sur photo réelle que celle ci n'était pas conforme. Paul Bellon N° 90701.1 à 4,30 euros

Transformation d'une BR 93 en type 97 SNCB Dsc08713

Les mains courantes sont en fil de cuivre de 0.3 mm et les supports de chez Wienert N° 8462 / 8463 / 8465 vendus par 20 pour le prix de 9,70 euros.

Transformation d'une BR 93 en type 97 SNCB Dsc08715

Transformation d'une BR 93 en type 97 SNCB Dsc08716

Je ne sais pas la provenance de cette photo, si quelqu'un se reconnait un petit mot pour le citer.

Transformation d'une BR 93 en type 97 SNCB Belgia10

A suivre.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Lun 12 Mar 2018 - 4:25

Ta machine est magnifique.

Très belle réalisation.

Transformation d'une BR 93 en type 97 SNCB 3891541798
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Lun 12 Mar 2018 - 20:48

Bonsoir.

Suite et finition de la 97.
J'ai mis dans la hotte du frigolite avant le charbon ainsi je pourrais toujours atteindre la vis en cas de problème.


Transformation d'une BR 93 en type 97 SNCB Dsc08810

Transformation d'une BR 93 en type 97 SNCB Dsc08811
Transformation d'une BR 93 en type 97 SNCB Dsc08812
Transformation d'une BR 93 en type 97 SNCB Dsc08816
Transformation d'une BR 93 en type 97 SNCB Dsc08813
Transformation d'une BR 93 en type 97 SNCB Dsc08815
Fin

Cordialement Jean-luc.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Pirlouit95 le Lun 12 Mar 2018 - 21:10

C'est toujours dans ces cas la que je sors


OUFTI!!!!!!!


Cette machine est une vraie beauté.
Je kiffe à donf.

Transformation d'une BR 93 en type 97 SNCB 2723837767 Transformation d'une BR 93 en type 97 SNCB 2723837767
Pirlouit95
Pirlouit95
Animateur Documentaliste
Animateur Documentaliste

Localisation : Courdimanche
Humeur : Amicalement vôtre
Messages : 4050
Age : 50
Emploi/loisirs : Employé service numérisation/Multiples

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par likiki le Mar 13 Mar 2018 - 4:29

Transformation d'une BR 93 en type 97 SNCB 3448133868


Superbes finitions.
likiki
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 14683
Age : 52
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Vince Belgium le Mar 13 Mar 2018 - 12:02

Vince Belgium
Vince Belgium
Modérateur Train
Modérateur Train

Localisation : Belgique
Humeur : Yes !!!
Messages : 5797
Age : 54
Emploi/loisirs : train miniature et aéromodélisme

https://leblogdevincebelgium.blogspot.be

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Jean-luc le Mar 13 Mar 2018 - 13:30

Merci, c'est trop, j'ai la larme à l'oeil.  Embarassed

J'ai un autre tuto sous le coude, à bientôt.
Jean-luc
Jean-luc
Petit nouveau
Petit nouveau

Localisation : Hainaut
Messages : 25
Emploi/loisirs : Peintre en bâtiment/Modélisme ferroviaire

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Fred Glmt le Mer 14 Mar 2018 - 9:56

oh ! super bonne nouvelle cheers merci du partage ... Transformation d'une BR 93 en type 97 SNCB 1274220710
Fred Glmt
Fred Glmt
Expert en Architecture
Expert en Architecture

Localisation : FRANCE
Humeur : Tranquille
Messages : 5109
Age : 49
Emploi/loisirs : modélisme ferroviaire

http://fred-glmt.over-blog.com/

Revenir en haut Aller en bas

Tutoriel Re: Transformation d'une BR 93 en type 97 SNCB

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
