COMMANDE D'1 PONT TOURNANT ATLAS

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Dim 30 Nov 2014 - 11:16

Bonjour,

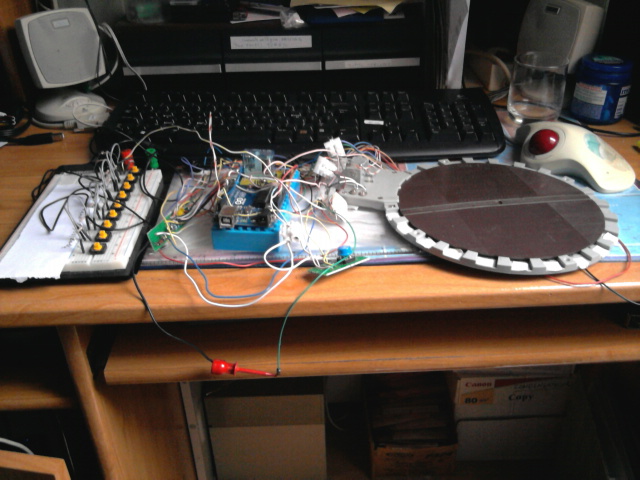

Voici la réalisation de ce projet:

1 carte arduino uno alimenté en 5v

1 pont tournant atlas avec moteur dc (pour 9 voies ....)
donc
9 détecteurs magnètiques placés sous le plateau pour l'arrêt à chaque position de voie de 1 à 9
1 relais pour alimenter ou pas les detecteurs magnétiques
9 poussoirs pour demarrer le moteur dc suivant la position voulue voie1 à 9
8 resistances 1.8k pour lle pont diviseur des boutons poussoirs
1 resistance de 10k pour alimenter le pont diviseur
1 alimentation moteur à partir de 5v par transistor 2n2222,1 diode anti retour
1 led jaune ou verte lors dela mise en route
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Dim 30 Nov 2014 - 11:28

J'ai le même pont tournant, et je trouve que le moteur est très bruyant.

L'idée serait de remplacer le moteur d'origine (en CC) par un moteur pas a pas.

Mais ton idée est bonne aussi.

Mais, plutôt que de mettre autant de boutons, pourquoi ne pas mettre un écran LCD et de faire une sélection + ou - par deux boutons et un bouton de validation tout simplement ? Car après, ton Arduino peut être occupé a une autre tache.

avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Dim 30 Nov 2014 - 11:50

Voici le programme arduino uno  du projet:


1 précision importante 1 aimant est placé sous le plateau mobile à l'extrémité  de la voie pour l'arrêt du plateau

// Projet Pont Tournant
//ATLAS-ARDUINO-Laiguilleur-30-11-2014
//clavier analogique 9 poussoirs
int adc_bp_val[8] ={149, 262, 349, 418, 475, 521, 562, 595 };
int NUM_BP = 9;
int adc_bp_in;
int BP = -1;
int old_bp = -1;
boolean etatbp = false;
int hallPin ;
//declaration constante de broche
const int RELAIS = A0;
const int moteurPin = 12;
const int ledPin = 13;
const int pincount = 11;
int analogpin=1;
int etat_BP = HIGH;
boolean etatRelais = LOW; // état du relais
boolean  ETAT_MOTEUR = LOW ;
int sensorValue;
int nbr_BP;
int voie =0;
// valeur analogique pour chaque voie et la valeur de resistance associée sélectionner par poussoir
int voie1 = 0;   //10k
int voie2 = 149; http://1.8k
int voie3 = 262; http://1.8k
int voie4 = 349; http://1.8k
int voie5 = 419; http://1.8k
int voie6 = 475; http://1.8k
int voie7 = 521; http://1.8k
int voie8 = 562; http://1.8k
int voie9 = 595; http://1.8k
void setup(){
// --- ici instructions à exécuter au démarrage ---
// ------- Broches en sortie -------
pinMode( moteurPin, OUTPUT );
pinMode( ledPin, OUTPUT );
pinMode(RELAIS, OUTPUT); //met la broche en sortie
// ------- Broches en entrée -------
pinMode(A1, INPUT);
pinMode( hallPin, INPUT );
Serial.begin(9600); //pour essai verification des valeurs avec monitoring dans Outils de Arduino1.0.5-r2
sensorValue == HIGH;
etatRelais= LOW;
ETAT_MOTEUR= LOW;
digitalWrite( moteurPin, ETAT_MOTEUR);
digitalWrite( ledPin, LOW);
digitalWrite(RELAIS,etatRelais);
sensorValue == HIGH;

}
void loop(){
  adc_bp_in = analogRead(analogpin);
  BP = get_bp(adc_bp_in);
  {delay(50);
    adc_bp_in = analogRead(analogpin);
    voie = analogRead(analogpin);
    BP = get_bp(adc_bp_in);
      old_bp = BP;
      if (BP >=0)

       switch(BP)
        {
         case 0:
         if (BP == voie1 )
         Serial.println(adc_bp_in);
         Serial.println("voie1, OK");
         Serial.println(voie1);
         Serial.println(BP);
         Serial.println(nbr_BP);
          //Serial.println(voie);
         ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(10000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
         if (voie == 1)
         nbr_BP=1;
        Serial.println(nbr_BP);
        Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        delay(1500);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
        break;

        case 1:
        if (BP=149)
        Serial.println("voie2, OK");
        Serial.println(BP );
         ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(16000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
          Serial.println(pincount);
          voie = ((hallPin++)+1);
          if (voie == 2)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
           break;

           case 2:
           if (BP=262)
           Serial.println("voie3 OK");
          Serial.println(BP );
          ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(17000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
          if (voie == 3)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
         delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
           break;

           case 3:
           if (BP=349)
           Serial.println("voie4 OK");
           Serial.println(BP );
            ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(16000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
        if (voie == 4)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);

                  break;
           case 4:
           if (BP=418)
           Serial.println("voie5 OK");
           Serial.println(BP);
           ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(15000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
         if (voie == 5)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
         break;

           case 5:
           if (BP=475)
           Serial.println("voie6 OK");
           Serial.println(BP );
          ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
          delay(15000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
        if (voie == 6)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
         break;

           case 6:
           if (BP=521)
           Serial.println("voie7 OK");
           Serial.println(BP);
          ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         delay(8000);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(15000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
         if (voie == 7)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
         break;

           case 7:
           if (BP=562)
           Serial.println("voie8 OK");
           Serial.println(BP);
          ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(15000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
        if (voie == 8)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
       break;

           case 8:
           if (BP=595)
           Serial.println("voie9 OK");
            Serial.println(BP);
          ETAT_MOTEUR = HIGH;
         if (ETAT_MOTEUR = HIGH)
         digitalWrite (moteurPin, ETAT_MOTEUR);
         digitalWrite( ledPin, HIGH);
         etatRelais= HIGH; // inverse l'état du relais
         digitalWrite(RELAIS,etatRelais); // met la broche de commande dans l'état voulu
         delay(15000);
         for ( int hallPin = 2; hallPin < pincount; hallPin ++)
         Serial.println(pincount);
         voie = ((hallPin++)+1);
         if (voie == 9)
          Serial.println(voie);
        (sensorValue = digitalRead(hallPin));
        if (sensorValue == 0) // aimant placé ()
        delay(50);
        break;
       default:
        ETAT_MOTEUR= LOW;
        digitalWrite( moteurPin, ETAT_MOTEUR);
        etatRelais= LOW;
        digitalWrite(RELAIS, etatRelais);
     }
    }
   }
  int get_bp(unsigned int input)
  http://Serial.println(int get_bp);
  {
      int k;
      for (k=0;k< NUM_BP;k++)
      {
        if (input < adc_bp_val[k])
       {
         return k;
       }
      }
      if (k>= NUM_BP)
      {
        k = -1;
      }
       return k;
  }


avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Dim 30 Nov 2014 - 11:57

Oui Likiki, l'idée est intéressante avec l'afficheurr lcd  mais comment installer le moteur pas à pas ???
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Dim 30 Nov 2014 - 11:59

Hello Jean-Luc,

Il y a des http://**** dans ton programme.

Je suppose que le correcteur orthographique t'a joué un tour dont il a le secret.

Tu devrait soit utiliser la balise (code) ou, dans l'editeur Arduino, la fonction "copier pour un forum".

Very Happy
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Dim 30 Nov 2014 - 12:02

@Laiguilleur a écrit:Oui Likiki, l'idée est intéressante avec l'afficheurr lcd  mais comment installer le moteur pas à pas ???

L'idéal serait de trouver un moteur qui fasse la même taille, ou le déporter sous le plateau en utilisant un renvois.

Comme je n'ai pas démonté le pont, je ne sais pas comment c'est foutu dedans. Laughing

Mais ton idée de l'aimant et des ILS me plais.

king
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Gwadavel le Dim 30 Nov 2014 - 20:10

Jean-Luc,
Vous avez de la chance d'avoir un microcontrôleur avec beaucoup de mémoire car il y a beaucoup de place perdue. Je vois beaucoup de int alors que des byte ou char suffisent.
En plus beaucoup de variable pourrait être transformées en constantes.
Une variable de type int c'est 16 bits réservés dans l'espace mémoire des variables, une constante ou un #define c'est le préprocesseur qui s'en charge pour optimiser le programme.

Eric.
avatar
Gwadavel
Petit posteur
Petit posteur

Localisation : Antony (92)
Messages : 107
Emploi/loisirs : Administrateur Réseaux/Modélisme Moto Arduino

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Lun 1 Déc 2014 - 10:20

http://www.servimg.com/view/19072623/1


http://www.servimg.com/view/19072623/2


http://www.servimg.com/view/19072623/3


http://www.servimg.com/view/19072623/4


Si vous avez des modifications ou conseil à apporter je suis prêt à les étudier et accepter

les detecteurs ne sont pas des ILS mais des SENSEURS Effets hall REF TLE 4905L
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Cousin Hub le Lun 1 Déc 2014 - 11:36

Les TLE 49XX sont bien mieux que des ILS pour detection du champs magnétique.

Les ILS ont une enveloppe en verre et sont très fragiles.
Ils détectent aussi bien le pôle + que le pôle - des aimants.
Ils ont tendances à faire trois états différents selon la position de l'aimant :
une détection en aval, une non détection à la verticale des lames si l'aimant est petit (5 mm) et une dernière detection en amont.
j'ai testè avec des Ils de très petites tailles de l'ordre de 12 mm et des aimants de 5 mm.

Les TLE sont plus résistants au choc et à la manipulation.
Ils détectent les deux pôles comme différent.  si l'un des pôles de l'aimant éteint une led au passage, l'autre pôle ne réalise aucune action.

Un TLE permet avec un simple aimant d'avoir deux états selon le pôle alors que l'ILS n'est qu'un interrupteur à lames.

De manière générale les TLE agissent aussi quelque soit le champ magnétique.

Ils ont l'avantage aussi d'être petit et de part leur enveloppe noire se dissumuler plus facilement et passer inapercus notamment sur les traverses de nos réseaux.

Hier j'ai testé un ILS et en essayant de plier une patte, j'ai cassé l'enveloppe de verre ce qui ne serait pas arrivé avec un TLE.


Enfin, la précision de la position de détection est bien meilleure qu'un ILS.
Personnellement, j'utiliserai les TLE pour les détections sur un pont tournant ou sur les voies.

exemple sur un wagon et rail Marklin



un exemple d'aimant sur du H0e



Ils sont utilisés dans le système Car system de chez FALLER.

type d'aimant que j'utilise

avatar
Cousin Hub
Administrateur
Administrateur

Localisation : partout ou la liberté est en danger.
Humeur : une pensée pour ceux qui comme moi défendent les valeurs de la France au prix de leur propre vie.
Messages : 2622
Age : 55
Emploi/loisirs : train, modelisme, arduino, robotique

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Lun 1 Déc 2014 - 18:36

Je ne connaissais pas les TLE XXXX.

Mais ils sont plus chère que les ILS.

affraid
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Cousin Hub le Lun 1 Déc 2014 - 19:55

disons que l'on peut en trouver à 1 Euro.

de l'ordre de :
TLE4905L
Chez gotronic 1.80 €
Chez  Conrad 2.50 €


ILS
Chez gotronic 0.70 €
Chez Conrad 2.30 €

C'est vrai qu'ils sont un peu plus chèrs mais plus fiables aussi.

je vais passer une commande chez gotronic pour le pont tournant en cours de réalisation.
avatar
Cousin Hub
Administrateur
Administrateur

Localisation : partout ou la liberté est en danger.
Humeur : une pensée pour ceux qui comme moi défendent les valeurs de la France au prix de leur propre vie.
Messages : 2622
Age : 55
Emploi/loisirs : train, modelisme, arduino, robotique

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Lun 1 Déc 2014 - 20:02

Merci Hubert.

Very Happy
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Mar 2 Déc 2014 - 8:32

VOIR SUR EBAY POUR UN MEILLEUR PRIX  QUE GOTRONIC OU CONRAD VOIR AUSSI SELECTRONIC A COMPARER
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Cousin Hub le Mar 2 Déc 2014 - 10:08

merci Jean Luc
avatar
Cousin Hub
Administrateur
Administrateur

Localisation : partout ou la liberté est en danger.
Humeur : une pensée pour ceux qui comme moi défendent les valeurs de la France au prix de leur propre vie.
Messages : 2622
Age : 55
Emploi/loisirs : train, modelisme, arduino, robotique

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par jlb le Mar 2 Déc 2014 - 14:36

Bonjour

Les TLE4905L  sont à 59 centimes à l'unité et à 50 centimes par 25 chez TME, livraison en 24h. ET comparé à eBay, tu es sûr que ce sont des Infineons et pas des contrefaçons : http://www.tme.eu/fr/details/tle4905l/capteurs-de-hall/infineon-technologies/tle4905lhala1/#

Quelle est la précision d'arrêt du pont ?
avatar
jlb
Petit nouveau
Petit nouveau

Localisation : France
Messages : 12
Emploi/loisirs : Modélisme ferroviaire

http://modelleisenbahn.triskell.org

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Cousin Hub le Mar 2 Déc 2014 - 16:22

Merci JLB,

En plus de ceux commandés chez Gotronic pour tester, j'ai craqué sur TME et je viens de passer une commande de 100 TLE 4905L au prix unitaire de 0.5988 tout frais payés

0,42 Cts € /1 + 7.90 € pour l'envoi et la TTC  de 9.98 € soit un prix total de 59.88 € et un prix de reviens de 0.5988 € pour 1 composant.

j'ai trouvé le site très intéressant et bien fait.
Paiement par Virement, CB ou Paypal acceptée.

J'attends de voir maintenant le delai de livraison et le contrôle à l'arrivée.
En revanche j'aime pas trop le livreur UPS car à chaque fois il ne trouve pas mon adresse et c'est moi qui doit me déplacer chez eux (30 Km de route).

je vous tiens au courant de la suite.
avatar
Cousin Hub
Administrateur
Administrateur

Localisation : partout ou la liberté est en danger.
Humeur : une pensée pour ceux qui comme moi défendent les valeurs de la France au prix de leur propre vie.
Messages : 2622
Age : 55
Emploi/loisirs : train, modelisme, arduino, robotique

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par jlb le Mar 2 Déc 2014 - 16:30

Si la commande est passée après 15h, ça arrivera après-demain
avatar
jlb
Petit nouveau
Petit nouveau

Localisation : France
Messages : 12
Emploi/loisirs : Modélisme ferroviaire

http://modelleisenbahn.triskell.org

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Cousin Hub le Ven 5 Déc 2014 - 0:03

Nickel, la commande est arrivée aujourd'hui.
la livraison s'est faite dans ma BAL du domicile. Les composants sont conformes à la demande et il reste à tester la marchandise.

j'ai les aimants, les TLE4905L et les ILS,les contacts de fin de course pour le pont transbordeur, le moteur PAP et les servos à rotation 360° plus d'autres.

je vais commencer sérieusement les projets que je me suis fixé.
j'attends les plaques de circuit imprimés pour fabriquer les cartes.
En attendant, je suis dans l'analyse et l'écriture du cahier des charges.



avatar
Cousin Hub
Administrateur
Administrateur

Localisation : partout ou la liberté est en danger.
Humeur : une pensée pour ceux qui comme moi défendent les valeurs de la France au prix de leur propre vie.
Messages : 2622
Age : 55
Emploi/loisirs : train, modelisme, arduino, robotique

Revenir en haut Aller en bas

MONTAGE ARDUINO PONT TOURNANT ATLAS

Message par Laiguilleur le Jeu 2 Juil 2015 - 18:37

Après plusieurs mois de "silence" et quelques problèmes perso, je n'abandonne pas ce forum et je suis sur mon projet de MONTAGE ARDUINO PONT TOURNANT ATLAS, je vous tiendrais au courant prochainement de l'avancée .

Cordialement
Jean-Luc
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Jeu 2 Juil 2015 - 21:44

Ok, que pense tu utiliser comme détecteur pour t'arrêter pile devant une voie ?
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Laiguilleur le Ven 3 Juil 2015 - 8:27

à Christian,

l'arrêt sur chaque voie est detectée par un capteur magnètique TLE4905 et un aimant collé sous le plateau mobile.
avatar
Laiguilleur
Petit nouveau
Petit nouveau

Localisation : YVELINES
Humeur : Bonne
Messages : 14
Emploi/loisirs : RETRAITE

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Ven 3 Juil 2015 - 8:33

Ok, par contre, avec ce procédé tu utilise une entrée de carte par voie.

Sauf si tu utilise le multiplexage des entrées (c'est le principe que je choisirais) et là, tu sais toujours, a la mise en service, la voie devant laquelle tu est dirigée.

king

avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Filou le Ven 3 Juil 2015 - 14:25

Évidemment .............
avatar
Filou
Bannis du forum

Localisation : Pas de Calais.
Messages : 6862

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par dany-om le Sam 4 Juil 2015 - 18:11

Tout a fait d accord avec toi mon Filou, ca coule de source, c est évidant, non scratch scratch scratch
avatar
dany-om
Animateur en chef dit "SkippY"
Animateur en chef dit

Localisation : ALSACE 68
Humeur : Bonne Humeur
Messages : 9894
Age : 49
Emploi/loisirs : Menuisier

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par likiki le Sam 4 Juil 2015 - 18:29

Haaa, je suppose que certain mots vous sont hermétique.

Lesquels ?

Very Happy
avatar
likiki
Administrateur
Administrateur

Localisation : Saintry Sur Seine
Humeur : De tout coeur avec les victimes des attentats en France.
Messages : 9786
Age : 50
Emploi/loisirs : Gérant de son BET Ascenseurs

http://Webacappelliens.fr

Revenir en haut Aller en bas

Re: COMMANDE D'1 PONT TOURNANT ATLAS

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
